发布时间：2021-09-15 浏览次数：2550人看过
优化液压系统，增大液压系统推力，优化出料时软管震动，输送高度提高30%，游刃应对高标号混凝土泵送要求 泵送系统，流线型料斗，合理的安装倾角和更符合混凝土流动规律的料斗“S”管阀提高了混凝土的流动性和泵送效率。S阀大小衬套采用无油润滑油轴承，润滑效果优良，使用寿命长。

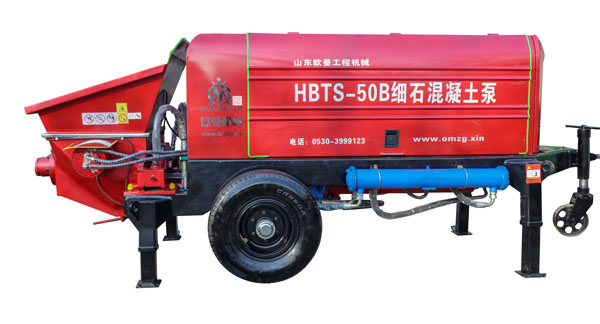

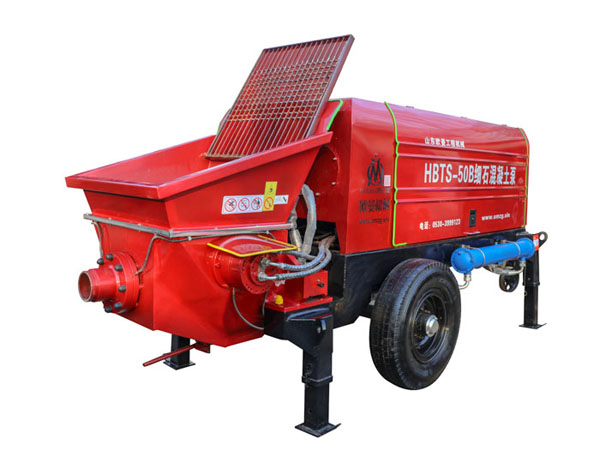

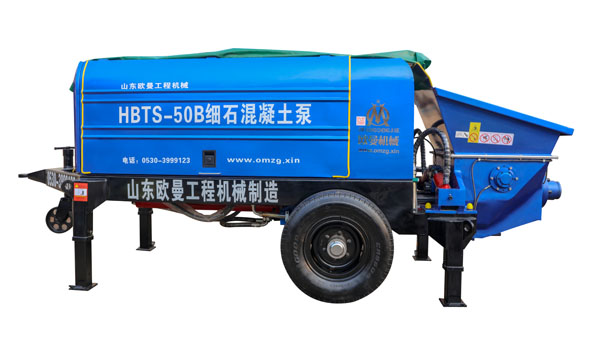

HBTS-50B细石混凝土输送泵技术参数
|
项目 |
单位 |
参数 |
|
理论最大混凝土输送量 |
m³/h |
50 |
|
理论最大混凝土输送压力 |
MPa |
13 |
|

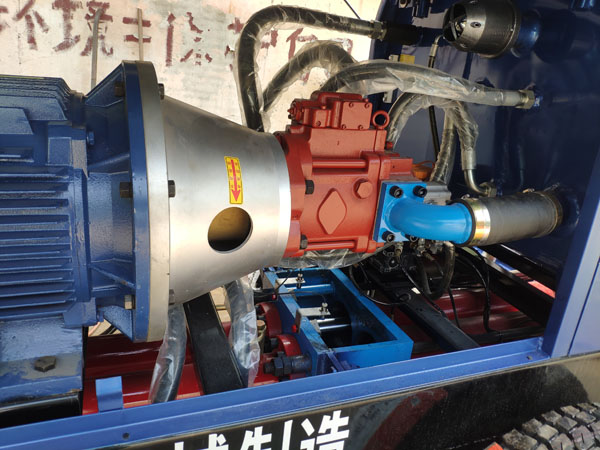

液压系统压力 |
MPa |
32 |
|
液压系统油路形式 |
|
开始系统 |
|
输送缸缸径/行程 |
㎜ |
∅175×1200 |
|

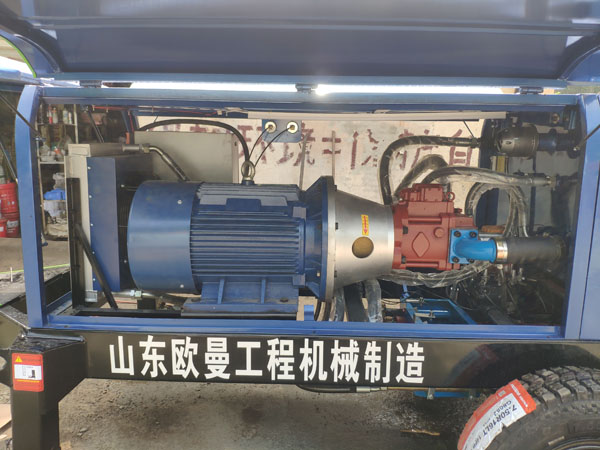

电机功率 |
kw |
55 |
|
电机额定转速 |
r/min |
1480 |
|
料斗容积/上料高度 |
m³/㎜ |
0.7/1300 |
|
最大骨料允许 |
㎜ |
钢管∅89 ∅30 钢管∅108∅35 |
|
混凝土输送管直径 |
㎜ |
∅89/ ∅108 ∅125 |
|
砼塌落度 |
㎜ |
100-230 |
|
液压油箱容积 |
L |
320 |
|
最大理论输送距离水平/垂直 |
m |
800/200 |
|
润滑系统 |
|
电动多点自动润滑 |
|
外形尺寸（长*宽*高） |
㎜ |
5100*1400*1800 |
|
整机质量 |
㎏ |
3500 |

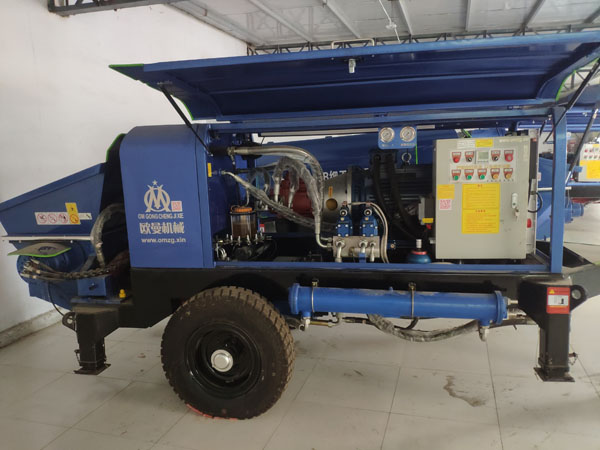

【产品详情】50B

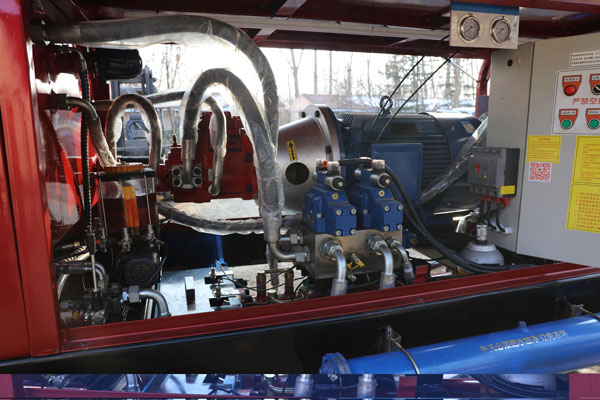

优化液压系统，增大液压系统推力，优化出料时软管震动，输送高度提高30%，游刃应对高标号混凝土泵送要求 泵送系统
1、 流线型料斗，合理的安装倾角和更符合混凝土流动规律的料斗“S”管阀提高了混凝土的流动性和泵送效率。
2、 S阀大小衬套采用无油润滑油轴承，润滑效果优良，使用寿命长
泵送系统

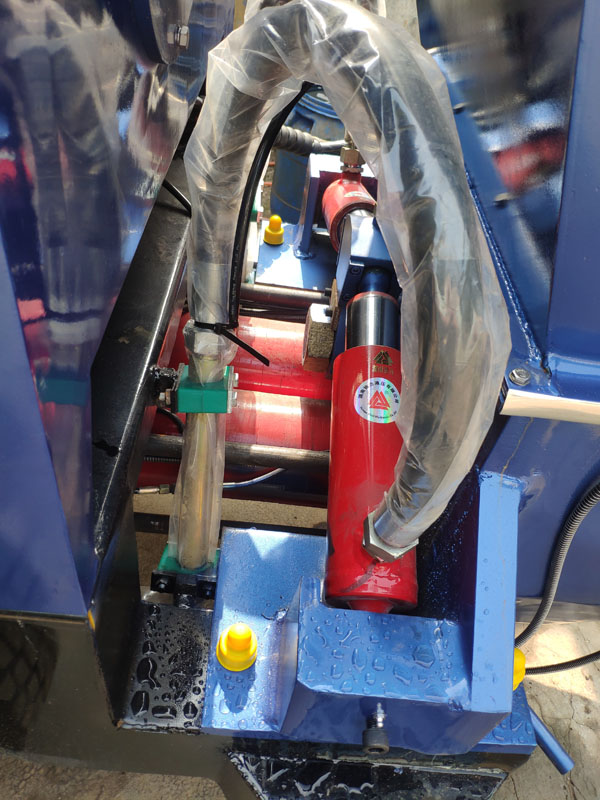

1、 采用大直径、长行程主油缸，确保较高的出口压力及较少的换向次数
2、 采用超大口径、长行程输送缸，确保输送泵具有卓越的吸料性能及较少的磨损

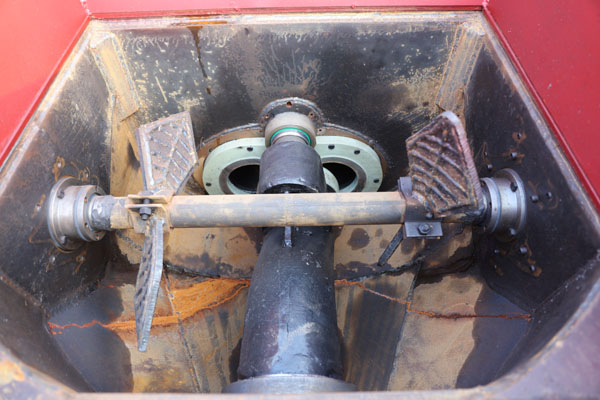

料斗技术
优化设计的料斗技术，能有效消除积料，保证混凝土输送的连续性 S阀及搅拌机构采用专利技术的密封件，将液压马达与搅拌轴承座完全隔离，即使搅拌密封磨损漏浆，也不至于影响液压马达，同时采用大排量马达，确保搅拌力矩足够大，即使料况差的情况下也能正常搅拌不被卡死，S管采用进口耐磨焊条堆焊，其轴头采用高强度合金刚渗氮处理，能避免轴头断裂现象发生。眼镜板切割环采用耐磨硬质合金，大大挺高了使用寿命。 大功率搅拌马达 大排量，大扭矩钢球马达强制喂料，在料差及堆料时也能正常搅拌，不被卡死，提高吸料性。
【专家快评】50B
加大砼缸，吸料更多，提高施工速度
整机重量：3500kg
功率：55kw
理论最大混凝土输送量：50m³/h
【 适合工况】
适用于农建混凝土输送，可满足地下室混凝土大面积施工要求
